型号

GD20-0R4G-2

额定输入

单、三相 220V (-15%) ~ 240V (+10%)，50/60Hz

额定输入电流

约 3.0 A

额定输出

0.4 kW (0.5 HP)

额定输出容量

约 1.0 kVA

额定输出电流

约 2.5 A

过载能力

150% 额定电流 1分钟，180% 额定电流 10秒，200% 额定电流 1秒

控制特性

控制方式：空间电压矢量控制、无PG矢量控制
调速范围： 1:100
速度控制精度： ±0.2% (无PG矢量控制)
起动转矩： 0.5Hz 时 150% (无PG矢量控制)

输入/输出端子

模拟输入： 2路 (AII: 0-10V/0-20mA, AI2: -10V-10V)
数字输入： 5路 (4路普通 + 1路高速)
模拟输出： 2路 (0-10V/0-20mA)
继电器输出： 2路可编程继电器 (触点容量 3A/AC250V)

制动功能

由于功率为0.4kW，制动单元为内置

安装方式

根据规格表，单相220V 0.4kW及以下机型支持壁挂式和导轨式两种安装方式。

物理特性

防护等级： IP20 (需安装在配电箱内使用)
冷却方式： 强制风冷

环境要求

运行温度： -10℃ ~ +50℃ (40℃以上需降额使用)
海拔高度： <1000米 (超过1000米需降额使用)

通讯功能

支持MODBUS通讯协议进行频率设定和控制。

关键功能

• 自动电压调整(AVR)
• 全面的故障保护 (过流、过压、欠压、过热、过载等)
• 转速追踪再起动功能
• 多种频率设定方式 (键盘、模拟量、多段速、PID、通讯等)

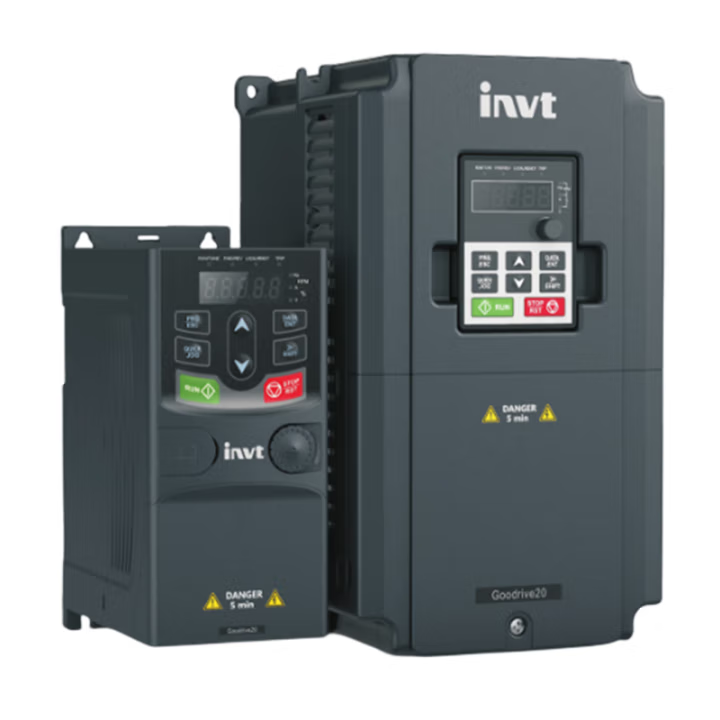

GD20-0R4G-2 是一款功能齐全的微型变频器，非常适合驱动小功率的三相异步电机。

典型应用场景包括：

• 小型传送带   * 风扇、水泵  *  包装机械  * 食品加工设备 * 实验室设备

使用注意事项：

1. 电源匹配 ： 务必使用单、三相220V 电源，不能接入三相380V。
2. 电机匹配 ： 适配的电机功率为 0.4kW 。
3. 安装环境 ： 由于其防护等级为IP20，必须安装在防护良好的控制柜或配电箱内，以防灰尘和异物进入。
