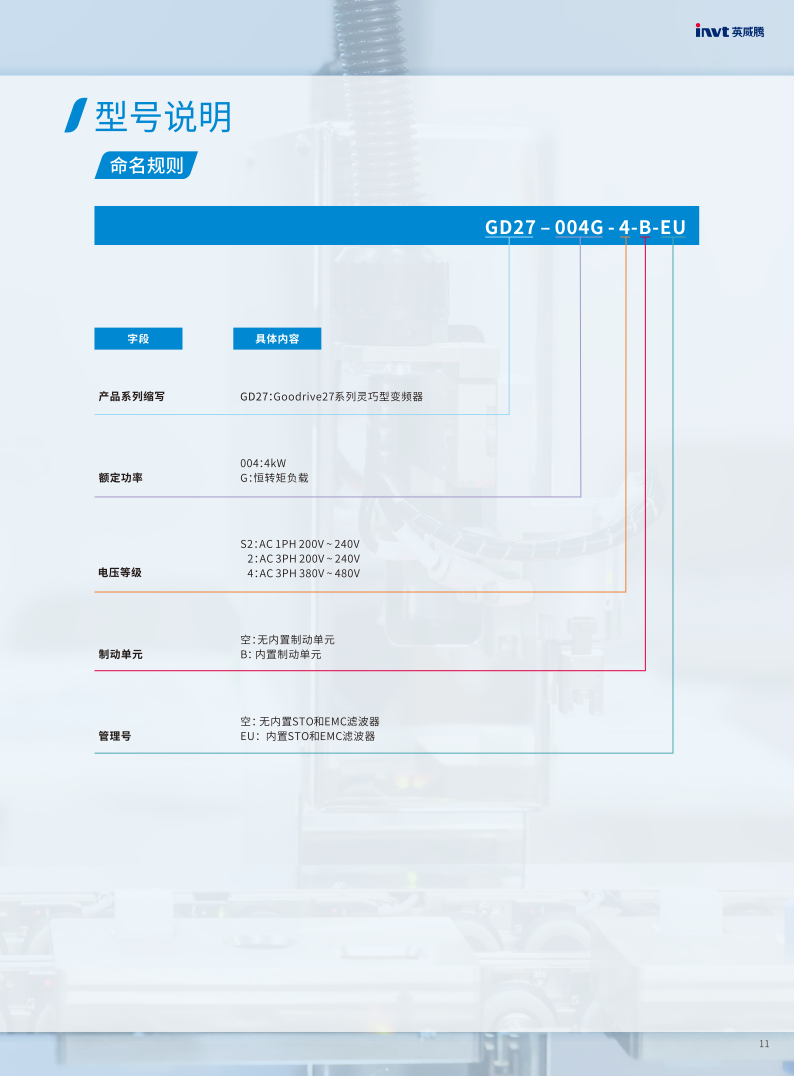

核心规格：

• GD27 ： 系列代号，代表英威腾的“轻巧型经济型”变频器系列。
• 2R2 ： 代表额定功率为 2.2 kW。（R2 代表小数点，即 2.2）
• G ： 代表通用型。
• 4 ： 代表电源电压等级为三相 380V。
• B ： 正如您所说，代表变频器内置了制动单元 。

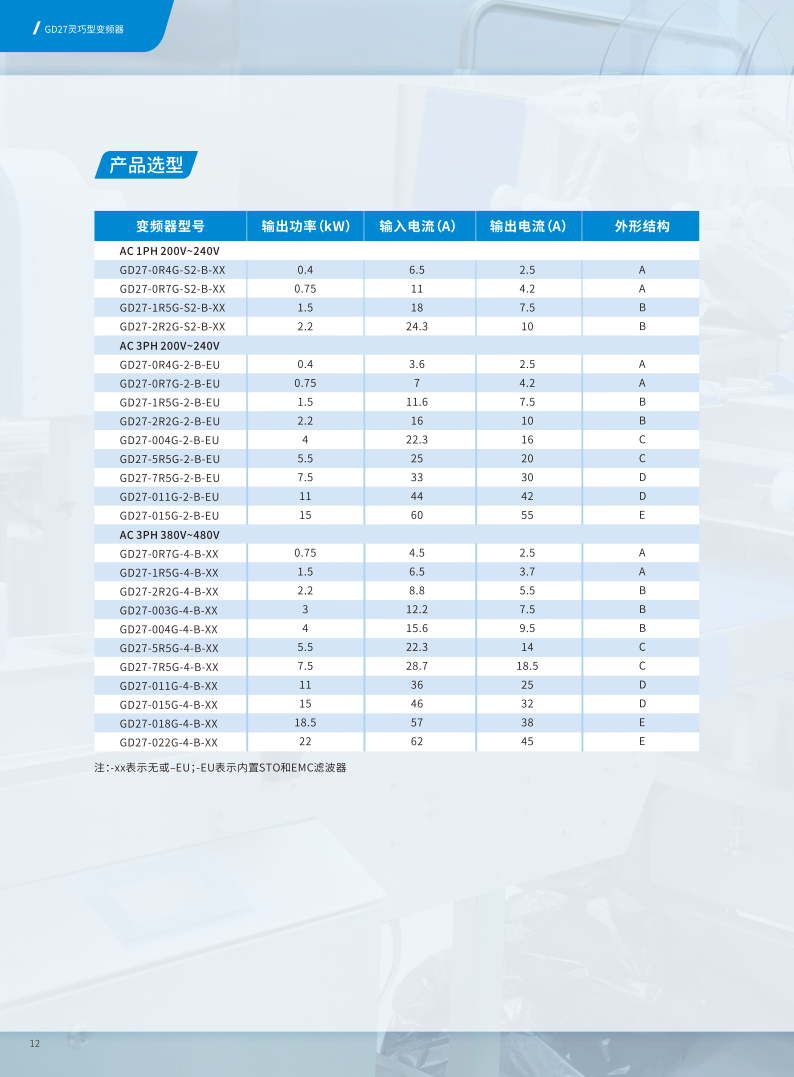

详细参数表

主要功能特点

除了基本的变频调速功能外，GD27系列还具备以下特点和功能：

1. 轻巧经济，安装便捷

• 结构紧凑 ： 体积小巧，节省控制柜空间。

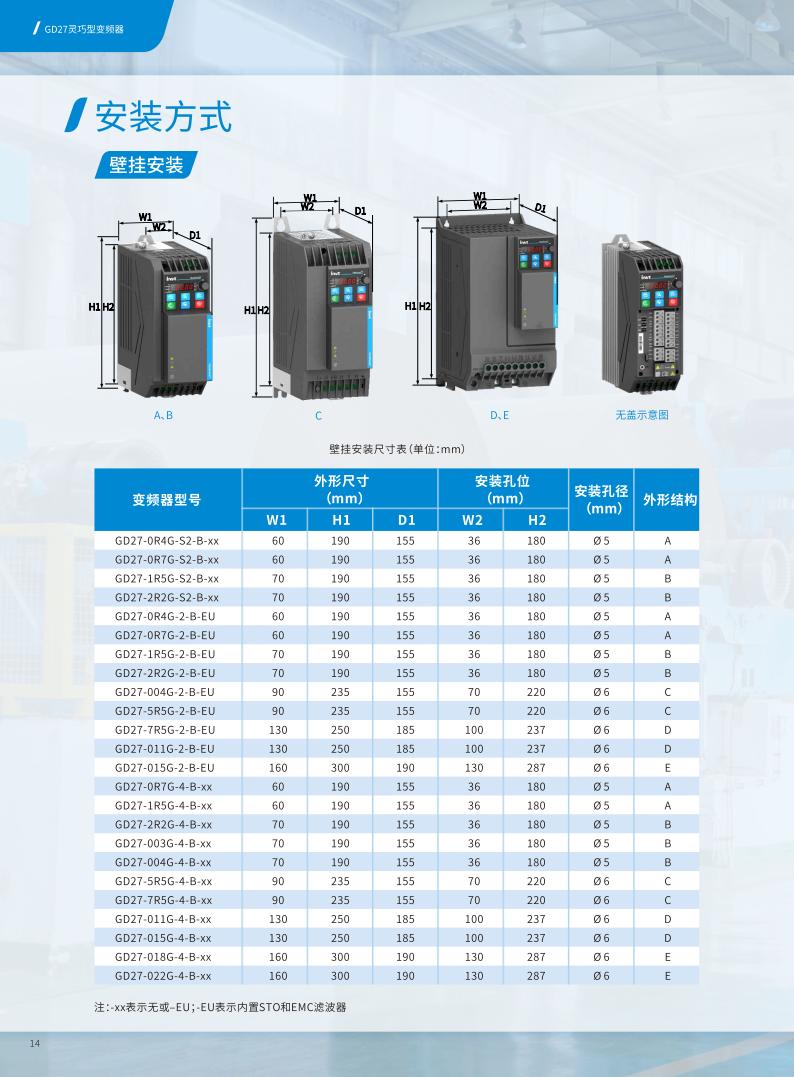

• 安装方便 ： 支持壁挂式安装，易于集成到各种设备中。
• 高性价比 ： 在满足基本工业应用的前提下，提供了非常有竞争力的价格。

2. 出色的性能与稳定性

• 自动转矩提升 ： 自动补偿电压，保证电机在低速时的带载能力。
• 动态转矩支持 ： 在V/F控制下也能提供较好的动态响应。
• 多种V/F曲线 ： 支持直线、平方降转矩等多种V/F曲线，适配风机、水泵等不同负载类型。
• 强大的过载能力 ： 能承受短时过载，适合启动惯性较大的设备。

3. 丰富的实用功能

• 多段速运行 ： 可通过端子切换预设的多段速度，实现简单的工艺流程控制。
• 内置PID功能 ： 可用于压力、流量、温度等过程的闭环控制，无需外置PID控制器。
• 自动电压调节（AVR） ： 当电网电压波动时，能自动保持输出电压稳定，确保电机正常运行。
• 摆频功能 ： 适用于纺织、化纤等需要卷绕的场合，防止卷绕时出现叠丝现象。
• 灵活的输入/输出端子 ： 提供多路数字量输入、模拟量输入/输出和继电器输出，便于与外部设备（如PLC、传感器、按钮）连接。

4. 完善的保护功能

• 电机保护 ： 过流、过压、欠压、缺相、输出短路、电子热继电器等。
• 自身保护 ： 过热保护、过载保护等。

关于“B”代表刹车功能的详细说明

这是您特别关注的点，这里详细解释：

• “B”的含义 ： 型号中的“B”表示该变频器内置了制动单元 。
• 作用 ： 制动单元本身不直接“刹车”，它的作用是快速消耗电机在减速或急停时产生的再生能量 。
• 工作原理 ： 当电机被负载拖动（即发电状态）时，会产生再生电能并通过逆变模块回馈到变频器的直流母线部分，导致直流母线电压升高。内置的制动单元会检测到这个电压，当电压超过安全阈值时，它会自动导通，将这部分多余的电能引导到外接的制动电阻 上，以热能的形式消耗掉。
• 实现的效果 ： 通过这种方式，可以实现：
  • 快速减速/停机 ： 缩短大惯性负载（如离心机、升降机、传送带）的停机时间。
  • 准确定位 ： 防止设备“溜车”。
  • 保护变频器 ： 避免因直流母线电压过高而触发过压保护或损坏设备。

重要提示 ： 要使用刹车功能，必须外接一个匹配的制动电阻 。变频器本身只提供了导通消耗能量的通道（制动单元），消耗能量的元件（制动电阻）需要用户根据实际应用场景（如制动频率、制动扭矩）来选配。

典型应用场景

由于其经济性和实用性，GD27-2R2G-4-B广泛应用于：

• 风机、水泵 ： 通过变频控制实现节能。
• 传送带、输送机 ： 多段速控制，平稳启停。
• 搅拌机、混合机 ： 无级调速。
• 包装机械、食品机械 ： 简单的速度控制。
• 各种需要快速停机的机床设备 。

总结： 英威腾 GD27-2R2G-4-B 是一款面向通用市场的经济型变频器，它具备了V/F控制变频器的所有基础功能和实用功能。其最大的亮点是内置了制动单元（由型号中的“B”标识） ，使得用户在需要快速制动或处理再生能量的场合，只需外接一个制动电阻即可，无需再购买独立的制动单元，大大方便了系统集成和成本控制。
