型号：VH3-43P7

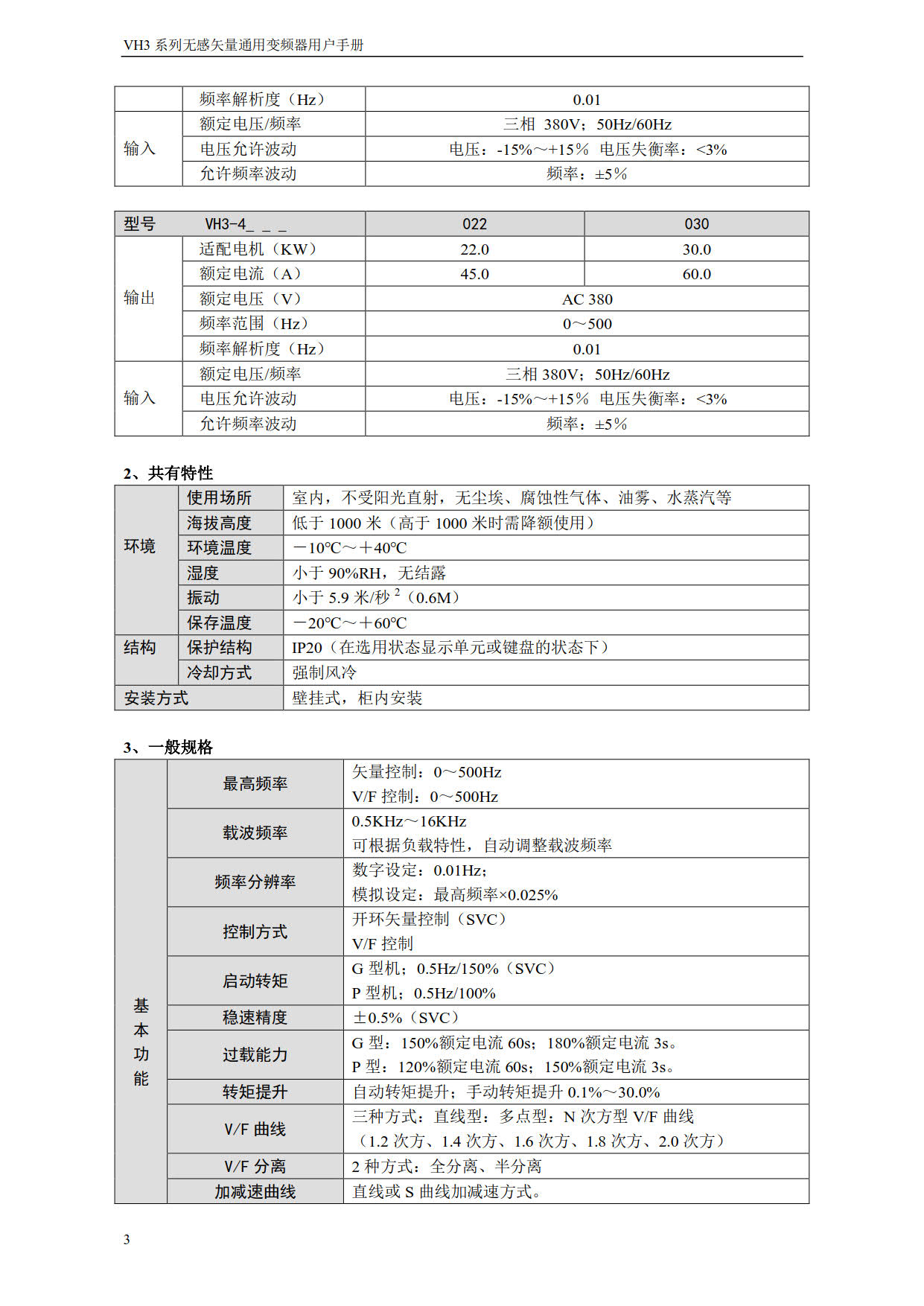

| 基本功能 | 最高频率 | 矢量控制：0～500Hz |
| V/F 控制：0～500Hz | ||
| 载波频率 | 0.5KHz～16KHz | |
| 可根据负载特性，自动调整载波频率 | ||
| 频率分辨率 | 数字设定：0.01Hz； | |
| 模拟设定：最高频率×0. 025% | ||
| 控制方式 | 开环矢量控制（SVC） | |
| V/F 控制 | ||
| 启动转矩 | G 型机；0.5Hz/150%（SVC） | |
| P 型机；0.5Hz/100% | ||
| 稳速精度 | ±0.5%（SVC） | |
| 过载能力 | G 型：150%额定电流 60s；180%额定电流 3s。 | |
| P 型：120%额定电流 60s；150%额定电流 3s。 | ||
| 转矩提升 | 自动转矩提升；手动转矩提升 0.1%～30.0% | |
| V/F 曲线 | 三种方式：直线型：多点型：N 次方型 V/F 曲线 | |
| （1.2 次方、1.4 次方、1.6 次方、1.8 次方、2.0 次方） | ||
| V/F 分离 | 2 种方式：全分离、半分离 | |
| 加减速曲线 | 直线或 S 曲线加减速方式。 | |
| 四种加减速时间，加减速时间范围 0.0～6500.0s | ||
| 直流制动 | 直流制动频率：0.00Hz～最大频率 | |
| 制动时间：0.0s～100.0s | ||
| 制动动作电流值：0.0%～100.0% | ||
| 点动控制 | 点动频率范围：0.00Hz～50.00Hz。 | |
| 点动加减速时间 0.0s～6500.0s。 | ||
| 简易 PLC、多段速运行 | 通过内置 PLC 或控制端子实现最多 16 段速运行 | |
| 内置 PID | 可方便实现过程控制闭环控制系统 | |
| 自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 | |
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸 | |
| 快速限流功能 | 最大限度减小过流故障，保护变频器正常运行 | |
| 转矩限定与控制 | “挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸； | |
| 闭环矢量模式可实现转矩控制 | ||
|
|
出色的性能 | 以高性能的电流矢量控制技术实现异步电机控制 |
| 个性化功能 | 瞬停不停 | 瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行 |
|
|
快速限流 | 避免变频器频繁的出现过流故障 |
|
|
定时控制 | 定时控制功能：设定时间范围 0.0Min～6500.0Min |
|
|
多电机切换 | 两组电机参数，可实现两个电机切换控制 |
|
|
多线程总线支持 | Modbus |
|
|
命令源 | 操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换 |
|
|
频率源 | 10 种频率源：数字给定、模拟电压给定、模拟电流给定、脉冲 |
|
|
给定、串行口给定。可通过多种方式切换。 | |
|
|
辅助频率源 | 10 种辅助频率源。可灵活实现辅助频率微调、频率合成 |
| 运行功能 | 输入端子 | 5 个数字输入端子，其中 1 个支持最高 100kHz 的高速脉冲输入 |
|
|
2 个模拟量输入端子，支持 0～10V 电压输入 | |
|
|
输出端子 | 1 个高速脉冲输出端子（可选为开路集电极式），支持 0~100KHz的方波信号输出 |
|
|
1 个数字输出端子 | |
|
|
1 个继电器输出端子 | |
|
|
1 个模拟量输出端子，支持 0~20mA 电流输出或 0~10V 电压输出 | |
| 运行 | 过流保护；过压保护；欠压保护；过热保护；过载保护等 | |
| 选配件 | 制动组件；VH3 底座；操作面板延长线 | |
VH3-43P7外形与尺寸
