三菱 FR-F840-01800-2-60 75KW-90KW 380V 风机水泵型变频器。

型号解析

首先，我们来解读一下这个型号代码的含义：

• FR-F840 ： 三菱电机F800系列变频器，这是新一代高性能、多功能通用变频器。
• 01800 ： 表示额定输出电流为180.0A。
• 2 ： 表示电源电压规格，代表三相 400V 级别（实际适用电压范围为380V~480V）。
• 60 ： 表示设计序列号。

因此，这台变频器适用于三相380V电源，额定功率为75KW，额定输出电流为180A。

一、 基本参数详情

二、 核心功能与性能特点

FR-F840系列是三菱电机推出的高端通用变频器，即使作为“风机水泵型”，它也具备非常丰富和先进的功能。

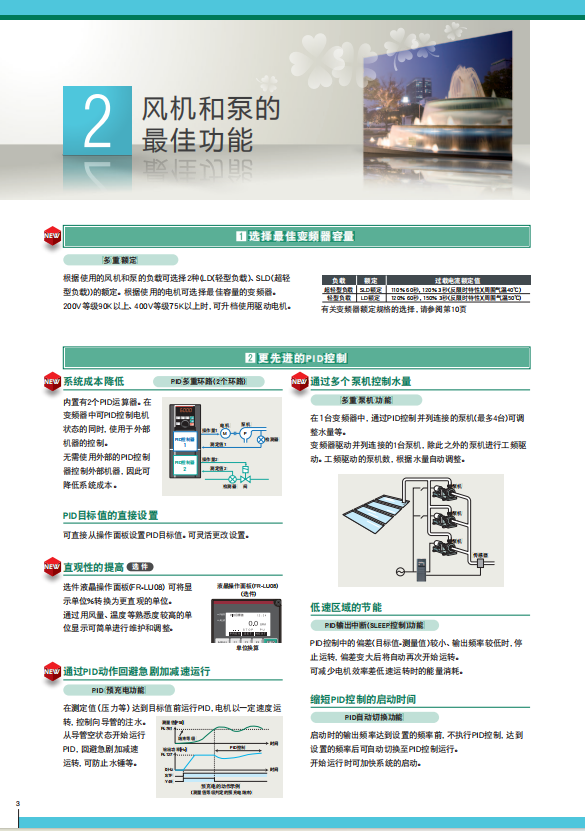

1. 针对风机水泵应用的优化功能

• 节能运行与PID控制 ：
  • 内置先进的节能监控器 ，可以实时显示节能效果，并自动搜索最优运行电压，实现高效节能。
  • 高精度PID控制 ： 内置PID调节器，可方便地用于恒压供水、恒风量控制等场合。能根据压力、流量等传感器的反馈信号自动调整电机转速，保持系统稳定。
• 多泵循环运行功能 ：
  • 内置了多达4台泵的循环运行逻辑 ，可以实现泵的交替运行、顺序启动/停止，有效平均各泵的工作时间，延长系统整体寿命。这是供水系统的核心功能。
• 降低脉动/阻尼控制 ：
  • 可以有效抑制水泵在启停或变速时产生的水锤效应，保护管道系统。
• 风扇/泵曲线选择 ：
  • 内置了典型的风机和泵的负载特性曲线（平方递减转矩特性），变频器可以自动优化控制参数，实现更平稳、高效的控制。

2. 卓越的驱动性能

• 先进的自动调谐功能 ：
  • 支持在线和离线自动调谐 ，可以自动识别并优化电机参数（如定子电阻、电感等），从而实现高精度的转矩控制和低速域稳定运行，即使不使用三菱原厂电机也能获得优异性能。
• 高启动转矩 ：
  • 在0.3Hz时，可提供高达200% 的启动转矩，确保风机水泵在重载情况下也能顺利启动。
• 宽速度控制范围 ：
  • 速度控制范围达 1:2000 ，配合PG反馈卡（选件）可实现更精确的速度和位置控制。

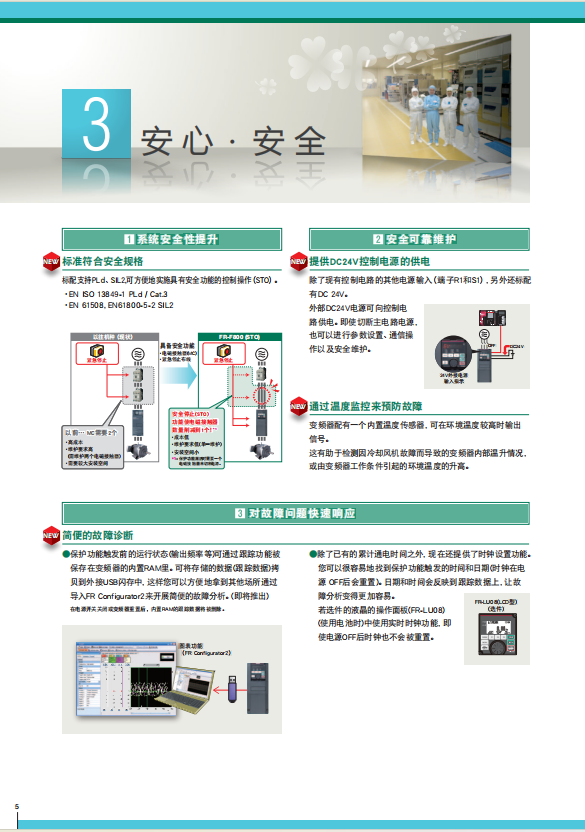

3. 强大的可靠性及保护功能

• 长寿命设计 ：
  • 采用长寿命风扇 和长寿命电容 ，设计使用寿命更长，减少维护需求。
• 完善的保护功能 ：
  • 除了过流、过压、欠压、过热、过载等常规保护外，还提供：
    • 电机过热保护 ： 通过电子热继电器保护电机。
    • 失速防止 ： 防止加速/减速过程中因过流而跳闸。
    • 接地故障保护 。
    • 防止反转 ： 专为水泵应用设计，防止因反向旋转导致叶轮松动。
• 强化耐用性 ：
  • 电路板涂覆有防腐蚀涂层 ，能适应潮湿、粉尘等恶劣环境。

4. 便捷的操作与维护

• 操作简便 ：
  • 可以使用前盖板上的操作器（FR-LU08）进行参数设置和监控。操作器具有中文显示 功能，非常直观。
• 丰富的通信功能 ：
  • 标准内置RS-485 通信接口。
  • 通过安装各种选件卡，可支持CC-Link IE Field 、PROFIBUS-DP 、DeviceNet 、MODBUS-TCP/IP 等多种主流工业网络。
• 维护支持 ：
  • 寿命诊断 ： 可对冷却风扇和电解电容进行寿命诊断，提前预警。
  • 故障记录 ： 记录最近多次的故障信息和运行状态，便于排查问题。

总结

三菱 FR-F840-01800-2-60 90KW 变频器 是一款专为风机、水泵等平方递减转矩负载设计的高性能、高可靠性变频器。

其主要优势在于：

• 专业对口 ： 内置了多泵控制、PID、节能算法等专门功能，开箱即用。
• 性能强大 ： 高启动转矩、宽调速范围和先进的自动调谐，保证系统稳定高效运行。
• 智能可靠 ： 完善的保护功能和寿命诊断，大大提升了设备的安全性和可维护性。
• 通信灵活 ： 轻松集成到各种自动化系统中。

它非常适用于楼宇空调、工业供水、污水处理、冷却塔风机、通风系统等场合，是实现自动化控制和节能改造的理想选择。
