三菱Q系列PLC在高端婴儿纸尿裤设备上应用


A) 项目名称或设备名称

环抱式弹性腰围高端婴儿纸尿裤设备

B) 机型特点

全伺服控制系统,高速、高效、可视化、智能化控制。

电气系统采用电源与控制中心集中式管理,模块化设计。配备完善的质量检测系统与零降速接料系统,开机自动相位控制与检测系统。模块化设计,人性化操作,稳定性达国际高端级设备水平,整机实现一键式换号操作,完善的生产管理数据统计分析。采用全新成型技术,真正实现吸收体快速吸收,快速扩散,有效控制反渗和断层现象。

C)用户名称及所属行业

该设备适用于生活用纸行业

D)所用主要自动化产品清单

名称                       型号                数量


触摸屏 GS2107-WTBD          1

模块                Q38DB                     1

模块                 Q64PN                    1

CPU                 Q04UDVCPU            1

CPU                 Q173DSCPU             1

模块                 Q170DSIOCON        1

输入模块           QX40                      4

输出模块            QY10                      1

伺服电机             HG-SR102J            3

伺服电机              HG-SR202J           10

伺服电机             HG-SR202BJ          3

伺服电机              HG-SR352J           2

伺服驱动器           MR-J4-100B          3

伺服驱动器            MR-J4-200B         13

伺服驱动器            MR-J4-350B          2

伺服驱动器            MR-BAT6Y1SET     16

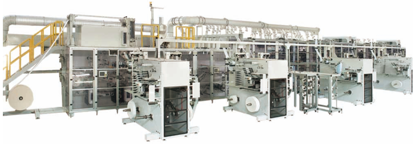

E )设备现场图

F)技术亮点

1.整机伺服电机PLC控制,自动剔废,故障停机由摸屏显示。

2.更换刀具可生产多种规格产品。

3.立体护围面料在机复合成型,弹性腰围,前腰贴自动分切,橡筋延伸随意可调。

4.生产时,原材料真空吸咐输送,自动开卷,自动换接料,伺服电机控制张力并配有纠偏器。

5.高分子与木浆混合,伺服电机控制添加量

6.配置齿片式高速粉碎机,粉碎处理和未处理浆,配隔音罩、防护安全门。

三菱控制方案的优势

1、放卷/高速换接料,前腰贴定位切都是成熟的功能块,不需要重复编程。

2、所有的伺服都是SSCNET 光纤总线连接  ,且在触摸屏上面可以监视每个伺服的工作情况:当前速度、当前电流、当前负荷情况等。

3、生产线上的温度控制可直接在触摸屏操作,可以同时显示整条生产线各个工位段的温度情况。一改以往温度设定必须到各个温控表单独设定

4 、三菱品牌在生活用纸行业,还是比较有优势的,同时也是得到许多国内外客户的认可。5、全套三菱产品配置即可达到客户要求,操作简单易懂,方便终端客户技术以及操作人员使用,而且对比其他品牌性价比很高。

6、卫生巾、婴儿/成人尿裤、卫生护垫、宠物床垫等相同类型的生产线其工艺或稍微有些不同,但在控制原理上基本是一致的,因此这类生产线之间的控制程序可复制性相对较高,避免繁琐复杂的开发过程。

7、虚拟主轴代替传统机械主轴结构,维护性方便性增加,灵活可靠。
