三菱PLC FX5U系列虽小而精，与以往产品FX3U相比，系统总线速度大大提升了150倍，最大可扩展16块智能扩展模块，内置2入1出模拟量功能，内置以太网接口及4轴200kHz高速定位功能。以下给出FX5系列的外形图。
1、FX5U PLC外形尺寸图
FX5U主单元型号有：FX5U-32MR/ES、FX5U-32MT/ES、FX5U-32MT/ESS、
FX5U-64MR/ES、FX5U-64MT/ES、FX5U-64MT/ESS、
FX5U-80MR/ES、FX5U-80MT/ES、FX5U-80MT/ESS、
FX5UC-32MT/DS、FX5UC-32MT/DSS

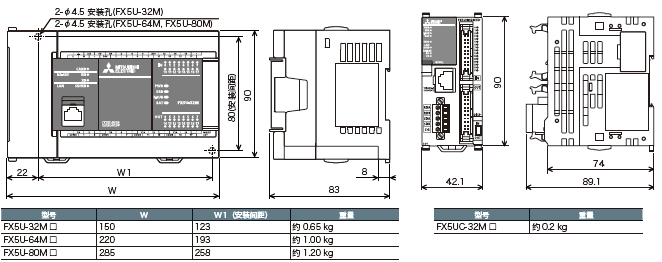

FX5U CPU模块外形尺寸图
2、FX5输入/输出模块
FX5-8EX/ES、FX5-8EYR/ES、FX5-8EYT/ES、FX5-8EYT/ESS、FX5-16EX/ES、FX5-16EYR/ES、FX5-16EYT/ES、FX5-16EYT/ESS、FX5-32ER/ES、FX5-32ET/ES、FX5-32ET/ESS、FX5-C32EX/D、FX5-C32EX/DS、FX5-C32EYT/D、FX5-32EYT/DSS、FX5-C32ET/D、FX5-C32ET/DSS

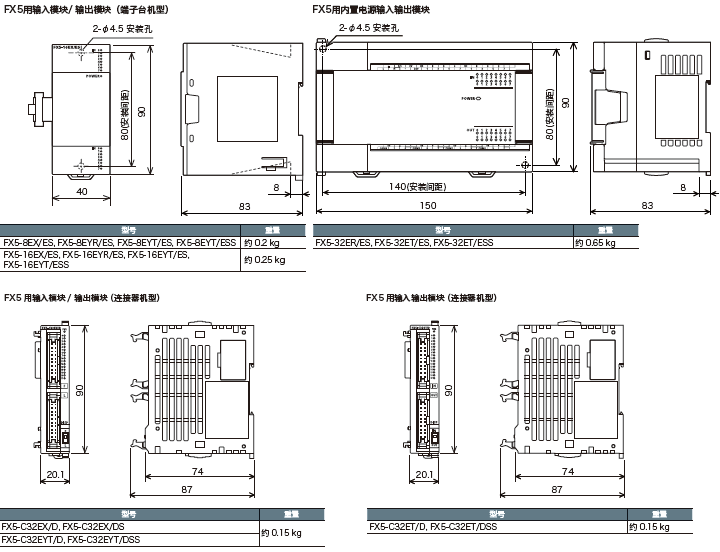

FX5 I/O模块外形尺寸图

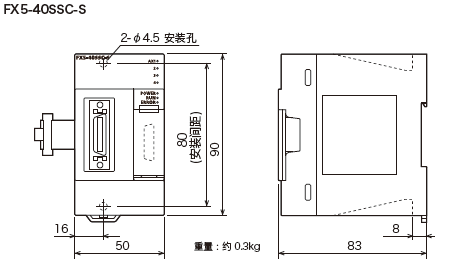

3、FX5智能功能模块(FX5-40SSC-S外形尺寸图)

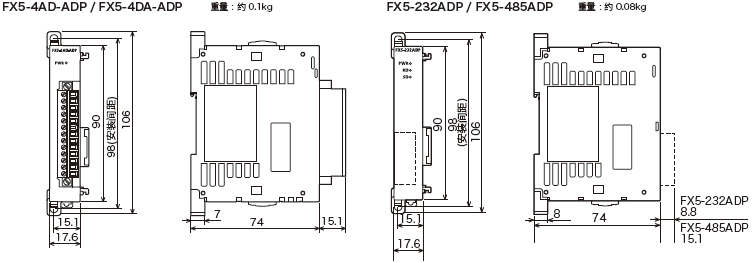

4、FX5扩展适配器(外形尺寸图)
FX5-4AD-ADP、FX5-4DA-ADP、FX5-232ADP、FX5-485ADP

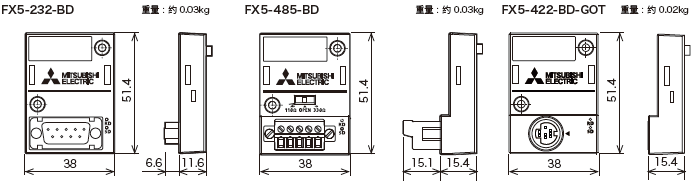

5、FX5扩展板(外形尺寸图)
FX5-232-BD、FX5-485-BD、FX5-422-BD-GOT

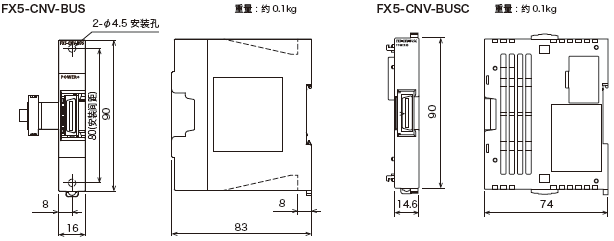

6、FX5总线转换模块(外形尺寸图)
FX5-CNV-BD、FX5-CNV-BUSC

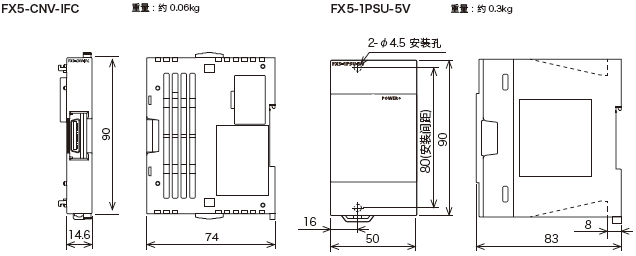

7、FX5连接器转换模块(外形尺寸图)
FX5-CNV-IFC、FX5-1PSU-5V
