FX5UC三菱PLC接线时有哪些注意事项？(FX5UC接线)

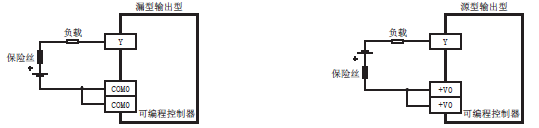

1、针对负载短路的保护回路
 当连接在输出端子上的负载短路时，有可能会烧坏输出元器件或者印刷线路板。请在输出中加入起保护作用的保险丝。此外，请选用容量约为负载电流2倍的负载驱动用电源。

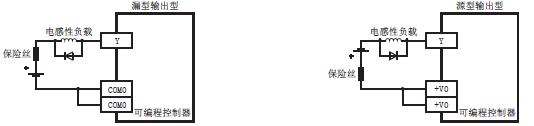

2、使用电感性负载时的触点保护回路
 连接电感性负载时，根据具体情况，必要时请在负载中并联二极管(续流用)。请使用符合下述规格的二极管。
 . 反向电压：负载电压的5~10倍
 . 正向电流：负载电流以上


3、互锁

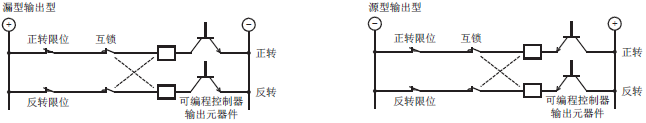

 对于同时接通后会引起危险的正反转用接触器之类的负载，请在可编程控制器内的程序中进行互锁，同时还需要如下图所示在可编程控制器外部采取互锁的措施。

紧凑型FX5UC系列型号有：
 FX5UC-32MT/D内置16入(漏型)/16出(晶体管漏型),DC电源5480
 FX5UC-32MT/DSS内置16入(源型/漏型)/16出(晶体管源型),DC电源6000
