三菱PLC模块 LJ61CL12-CM同时使用不同类型的电缆的连接方法说明(LJ61CL12电缆连接、LJ61CL12电缆连接方法)
1、干线
  不同类型的电缆不能一起使用。
2、支线
  在不同的支线内可以使用不同类型的电缆，在同一支线内不能使用不同类型的电缆。

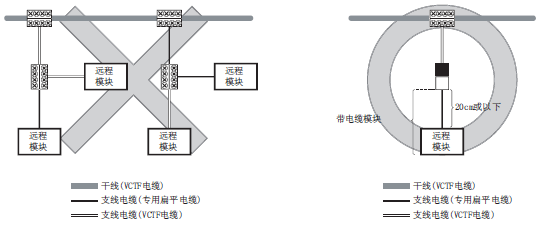

  然而，当使用带电缆模块(如CL1Y2-T1D2S)时，通过将专用扁平电缆的长度缩短到20cm或以下，不同类型的电缆可以一起使用

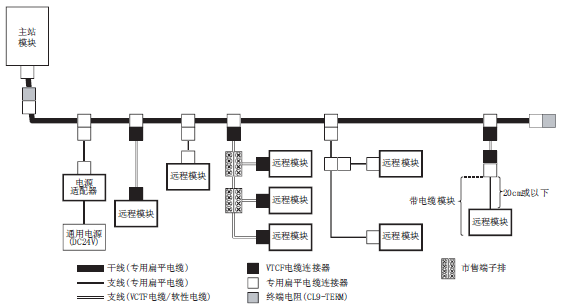

3、LJ61CL12当对干线使用专用扁平电缆时的系统配置示例

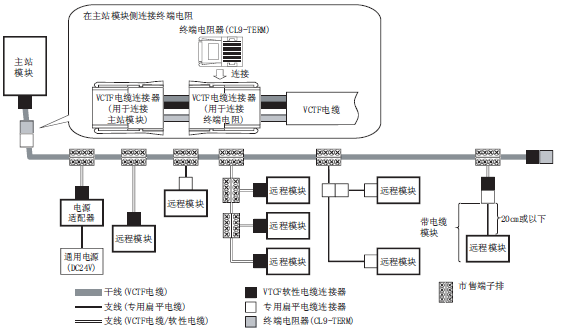

4、LJ61CL12当对干线使用VCTF电缆时的系统配置示例

5、LJ61CL12当对干线使用软性电缆时的系统配置示例


LJ61CL12电缆连接、LJ61CL12电缆连接方法
