 台达PLC DVP-ES2系列

首页 > 产品中心 > 台达 > 台达PLC > 台达PLC DVP-ES2系列

网站资料更新中...
销售部专线:13418749887
全国服务热线:13418969887
立即采购
■产品特色

标准型主机

整合的通讯功能,内建1组RS-232,2组RS-485通讯端口,均支持MODBUS主/从站模式;
新推出DVP32ES2-C:CANopen 1Mbps 通讯型主机,以及DVP30EX2:模拟/温度混合型主机

▲ DVP-ES2提供16/20/24/32/40/60点I/O主机,满足各种应用
▲ DVP20EX2内置12-bit 4AI/2AO,同时可搭配14-bit AIO扩展模块,配合内建PID Auto Tuning功能,提供完整的模拟控制解决方案
▲ DVP30EX2提供模拟/温控整合型控制器,内置16-bit 3AI/1AO搭配内置温度PID Auto Tuning功能,提供完整的模拟控制解决方案。
▲ 32ES2-C 内置1Mbps CANopen通讯,结合新一代主机处理速度,以高抗干扰与省配线优势搭建现场设备。
▲ 程序容量:16k steps数据寄存器:10k words
▲ 高于同级PLC处理速度,LD:0.54μs,MOV:3.4μs
▲ 针对大程序容量,提供高效率处理能力,1k steps可在1ms内处理完成
▲ 提供最高100kHz的脉冲控制,可搭配各种运动控制指令 (如遮蔽、对标、立即变更频率等)精确应用于各种多轴运动控制中
▲ 多达4重的PLC密码保护,保护使用者的知识产权

■规格参数

ES2/EX2系列主机
品名 电源供应 输出方式 输入 输出 型号
ES2标准型主机 100~240VAC电源 继电器 8 8 DVP16ES200R
  100~240VAC电源 晶体管 8 8 DVP16ES200T
  100~240VAC电源 继电器 16 8 DVP24ES200R
  100~240VAC电源 晶体管 16 8 DVP24ES200T
  100~240VAC电源 继电器 16 16 DVP32ES200R
  100~240VAC电源 晶体管 16 16 DVP32ES200T
  24VDC电源 晶体管 24 16 DVP32ES211T
  100~240VAC电源 继电器 24 16 DVP40ES200R
  100~240VAC电源 晶体管 36 16 DVP40ES200T
  100~240VAC电源 继电器 36 24 DVP60ES200R
  100~240VAC电源 晶体管 36 24 DVP60ES200T
ES2通讯型主机(CANopen) 100~240VAC电源 继电器 36 24 DVP32ES200RC
  100~240VAC电源 晶体管 36 24 DVP32ES200TC
EX2模拟型主机 100~240VAC电源 继电器
模拟
8
4
6
2
DVP20EX200R
  100~240VAC电源 晶体管
模拟
8
4
6
2
DVP20EX200T
EX2温度/模拟型主机 100~240VAC电源 继电器
模拟
16
3
10
1
DVP30EX200R
  100~240VAC电源 晶体管
模拟
16
3
10
1
DVP30EX200T


■使用范围

开关量逻辑控制
利用PLC最基本的逻辑运算,定时,计算等功能实现逻辑控制,可以取代传统的继电器控制,用于单机控制,多机群控制,生产自动线控制例如:机床 注塑机 印刷机械 装配生产线 电镀流水线及电梯的控制等。这是PLC最基本的应用,也是PLC最广泛的应用领域。

运动控制
大多数PLC都有拖动步进电机或伺服电机的单轴或多轴位置控制模块。这一功能广泛用于各种机械设备如对于各种机床,装配机械,机器人等进行运动控制。

过程控制
PLC也都模拟量输入输出。所以PLC可以实现模拟量控制,而且具有PID控制功能的PLC可构成闭环控制。这一功能已广泛用于锅炉 反应堆 水处理 酿酒以及闭环位置控制等方面。

数据处理
现代的PLC都具有数学运算 数据传送 转换 排序和查表等功能,可进行数据采集,分析和处理同时和通过通信接口将这些数据传送给其它智能装置。如计算机数值控制(CN)设备 进行处理。

通信联网
PLC的通信包括PLC与PLC PLC与上位计算机,PLC与其它智能设备之间的通信。
PLC系统与通用计算机可以直接或通过通信处理单元,通信转换单元相连构成网络 以实现信息的交换并可构成“集中管理 分散控制” 的多级分布式控制 满足工厂自动化(FA)系统发展的需要

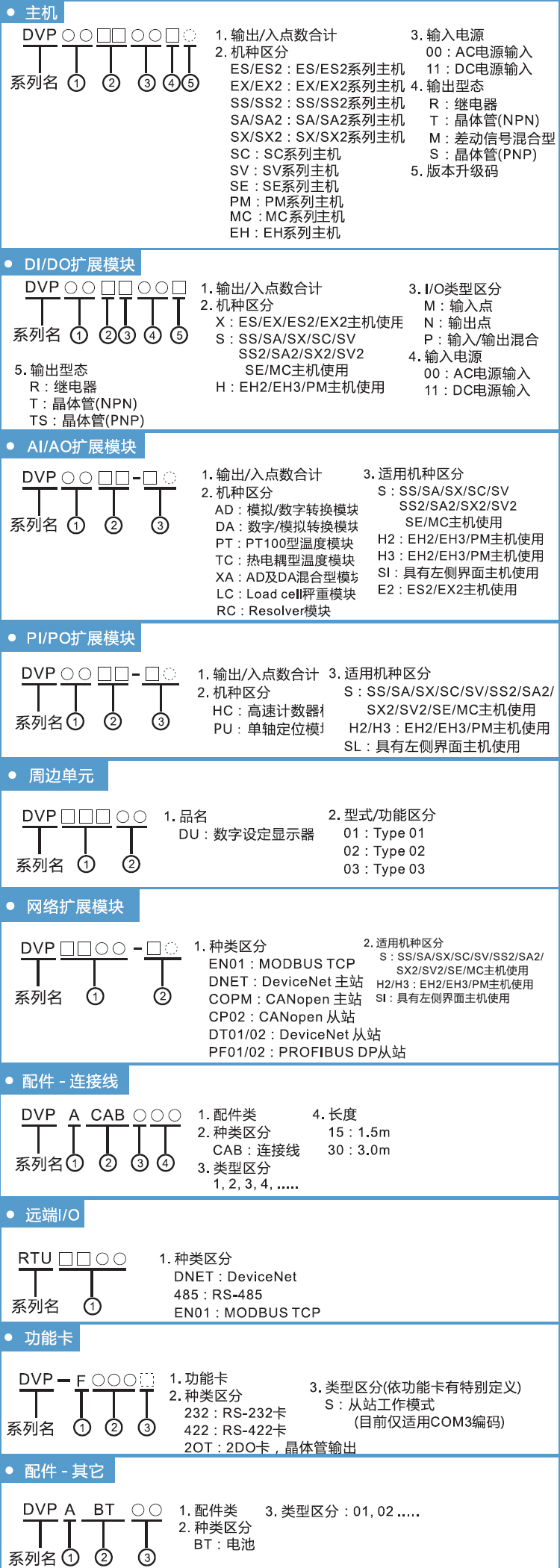

■型号说明

■ES2/EX2系列数字/模拟模块(直流24V供应)

品名 输入方式 输入 输出 型号
ES2/EX2数字扩展模块 8 DVP08XM211N
  继电器 8 DVP08XM211R
  晶体管 8 DVP08XN211T
  继电器 4 4 DVP08XP211R
  晶体管 4 4 DVP08XP211T
  16 DVP16XM211N
  继电器 16 DVP16XN211R
  晶体管 16 DVP16XN211T
  继电器 8 8 DVP16XP211R
  晶体管 8 8 DVP16XP211T
ES2/EX2模拟输入/输入模块 ■4点模拟电压(10V.5V)/电流(20mA.0~20mA.4~20mA)输入*1
■分辨率14-bit(-32000~+32000))/(0~+32000)
■4点模拟电压(10V.5V)/电流(20mA.0~20mA.4~20mA)输入*1
■分辨率14-bit(-32000~+32000)
■2点模拟电压(-10V~+10V)/电流(0~20mA.4~20mA)输入*1
■分辨率14-bit(-32000~+32000)/(0~+32000)
■4点模拟电压(10V.5V)/电流(20mA.0~20mA.4~20mA)输入*1
■输入分辨率14-bit(-32000~+32000)

DVP-ES2/EX2温度测量模块 ■2点模拟电压(-10V~+10V)/电流(0~20mA.4~20mA)输入*1
■输出分辨率14-bit(-32000~+32000))/(0~+32000)
■4点白金热电阻(Pt100.Pt1000.Ni100.Ni1000)温度传感器输入/0~300欧电阻输入*1
■分辨率16-bit
■具PIO温度控制
■4点热电偶(J.K.R.S.T.E.Ntype)温度传感器输入/-80mV~+80mV电压输入*1
■分辨率20-bit
■具PIO温度控制

绝对型 ■1组解角器(ResoIver)信号输入.可转换成角度与转速的数字信号
■分辨率12bit
■支持断线侦测.距离可达到50公尺


ES2/EX2数字输入/输出模块(AC电源供应)
品名 电源供应 输出方式 输入 输出 型号
ES2/EX2数字模块 100~240VAC电源 继电器 _ 24 DVP24XN200R
  100~240VAC电源 晶体管 _ 24 DVP24XN200T
  100~240VAC电源 继电器 16 8 DVP24XP200R
  100~240VAC电源 晶体管 16 8 DVP24XP200T
  100~240VAC电源 继电器 16 16 DVP32XP200R
  100~240VAC电源 晶体管 16 16 DVP32XP200T

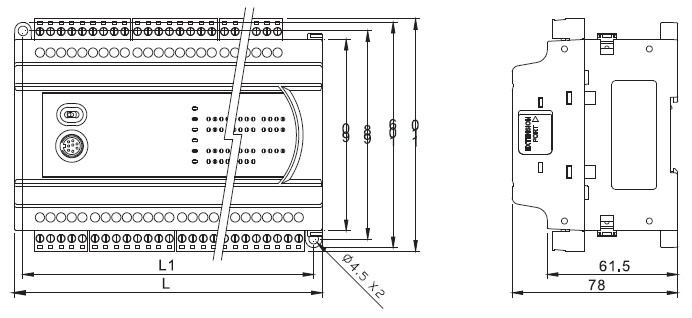

■外观尺寸
机种型号(mm) L L1
DVP16ES200R/T 105 97
DVP24ES200R/T 125 117
DVP32ES200R/T 145 137
DVP32ES200RC 145 137
DVP32ES200TC 145 137
DVP32ES211T 145 137
DVP40ES200R/T 165 157
DVP60ES200R/T 225 217
DVP20EX200R/T 145 137
DVP30EX200R/T 165 157
