一、三菱FX2N-5A特别功能模块介绍: 三菱FX2N-5A是模拟量特别功能模块,有4路输入通道和1路输出通道。 输入通道:接纳模拟量信号并将变换成相应的数字值。
输出通道:获取一个数字值并且输出一个相应原模拟信号。
1、模拟量信号输入能够挑选电压输入或电流输入,运用PLC主单元供给的TO指令来设 定有用的模拟量输入信号。PLC指令用来挑选对应每个相应通道的不册的模拟量输入 信号的类型。
2、FX2N-5A能够与FX2N,FX2NC,FX1N或是FX0N系列的可编程序控制器加衔接。
3、两台FX2N-5A单元能够与一台FX0N主单元,FX0N拓展主单元衔接;8台FX2N-5A 单元能够与一台FX2N系列PLC衔接,4台FX2N-5A单元能够与一台FX2NC系列PLC 衔接。(与FX2NC系列PLC衔接时,需求运用FX2NC-CNV-IF)。
4、运用FROM/TO指令,经过FX2N-5A的缓冲存储器和PLC之间进行数据变换。

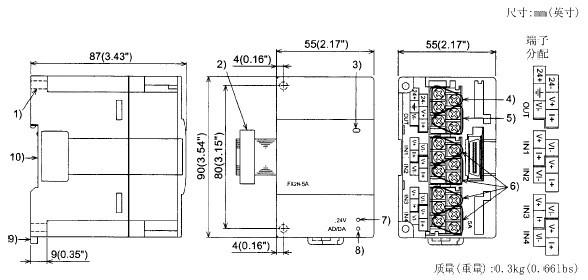

二、三菱FX2N-5A的外部尺寸和部件:
1、直接安装孔(2-Φ4.5)(0.18).
2、拓展电缆
3、电源指示灯(LED):由可编程序控制器供给的5V电源来点亮该指示灯。
4、电源接线端子(螺丝端子:M2(0.12))。
5、模拟量输出接线端子(螺丝端子:M2(0.12))。
6、模拟量输入接线端子(螺丝端子:M2(0.12))。
7、24V电源指示灯(LED);24V DC为FX2N-5A供给电源时该指示灯点亮。
8、AD/DA变换指示灯(LED):当AD/DA变换正常抗告的时分会高速闪烁。
9、DIN导轨安装夹子 10、DIN导轨安装槽(DIN导轨宽度:35mm 1.38”)
