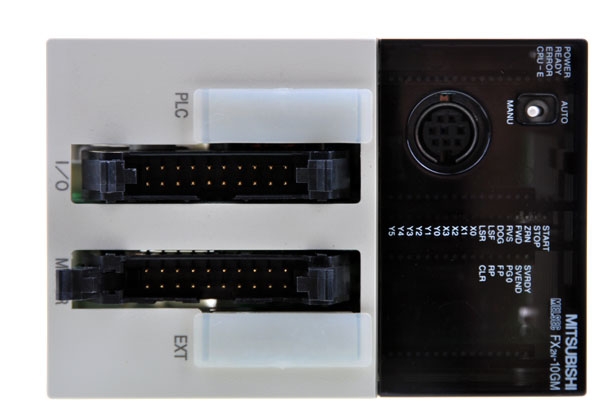

三菱PLC定位模块FX2N-10GM的示教功用概述
[啥是示教功用?]
运用该功用你可以用手动操作(JOG+和JOG-)从示教面板E-20TP上将当时值作为目标值(地址值)设置到程序中。示教功用在定位单元处于手动形式或主动形式且特别辅佐继电器M9161处于接通状况下时有用。

特别辅佐继电器M9161
为了在主动形式下履行示教,应当使特别辅佐继电器M9161接通。
M9161接通后，即可以从E-20TP履行示教功用此时定位单元处于主动形式。
可以用示教面板上的强行开/关功用或下述的程序接通M9161。

[程序示例]
OX 10,N0：规则X轴,Y轴(O,OX,Oy)或子使命程序(O100)。
SET M9161：在AUTO形式下发动示教功用。
用SET指令一接通M9161，示教功用即在主动形式下处于有用状况直至电源封闭。
