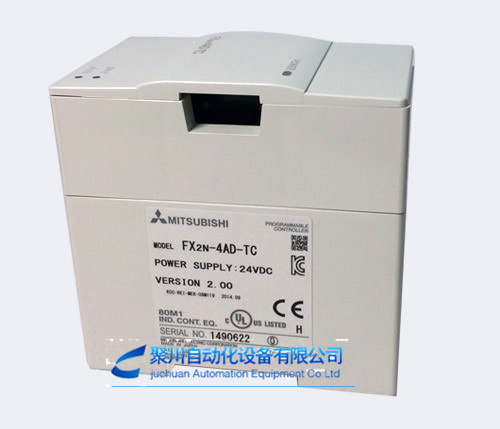

FX2N-4AD-TC:4通道温度模块

三菱FX2N-4AD：
三菱FX2n-4AD是三菱电机公司推出的一款FX2n系列PLC模拟量输入模块，有CH1~CH4四个通道，每个通道都可进行AD转换，分辩率为12位，采集信号电压为-10V~+10V，分辩率5mV。电流输入时，为4~20mA或-20~20mA，分辩率20uA。 FX2n-4AD内部有32个16位的缓冲寄存器(BMF)，用于与主机交换数据。 FX2n-4AD占用FX2n扩展总线的8个点，耗电为5V，30mA。FX2N常用的模拟量输入模块有FX2N-2AD、FX2N-4AD、FX2N-8AD模拟量输入模块和温度传感器输入模块编辑本段性能介绍FX2n-4AD的电路接线
FX2n-4AD通过扩展电缆与PLC主机相连，四个通道的外部连接则根据外部输入电压或电流量的不同而不同。
应注意以下几点：
1. 外部输入为电压量信号,则将信号的+、-极分别与模块V+和VI-相连
2.若外部输入为电流量信号,则需要把V+和I+相连。
3.如有过多的干扰信号，应将系统机壳的FG端与FX2n-4AD的接地端相连。

FX2n-4AD的性能指标
1.电源：FX2n-4AD的外接电源为24V，上下波动不得超过2.4V,电流为55mA。　　2.转换特性
3．模拟量模块的性能说明
（1）4个输入点可同时使用。
（2）输入电压为-10V~+10V,如果绝对值超过15V，则可对单元造成损坏。　　（3）12位转换结果以二进制补码形式存放。最大值2047，最小值-2048。　　（4）分辨率电压为1/2000，5mV，电流为1/1000，20uA。
（5）总体精度1%。
（6）转换速度6~15ms。
型号 功能说明 面价
FX2N-2AD 2通道A/D模块 1740
FX2N-4AD 4通道A/D模块 2310
FX2N-8AD 8通道A/D模块 7630
FX2N-2DA 2通道D/A模块 2100
FX2N-4DA 4通道D/A模块 3270
FX2N-5A 4输入/1输出模拟量模块 3400
FX2N-4AD-TC 4通道温度模块 3270
FX2N-4AD-PT 4通道温度模块 3270
FX2N-2LC 2通道温度模块 4450
FX2N-1HC 1通道高速计数器模块 3170
FX2N-1PG-E 1通道高速输出模块(100kHz) 4270
FX2N-10PG 1通道高速输出模块(1MHz) 5250
FX2N-1RM-E-SET 可编程凸轮模块 8770
FX2N-10GM 1轴定位控制单元 4630
FX2N-20GM 2轴定位控制单元 8860
FX2N-232IF RS232串行通信模块，1通道 4480
FX2N-64CL-M CC LINK/LT主单元 2560
FX2N-16CCL-M 计算机链接主模块 2700
FX2N-32CCL 计算机链接接口模块 2490
FX2N-20PSU 扩展电源 1670
FX2N-CNV-IF 扩展电缆转换器 400
