三菱PLC模拟量输入模块FX2N-2AD的布线及PLC连接

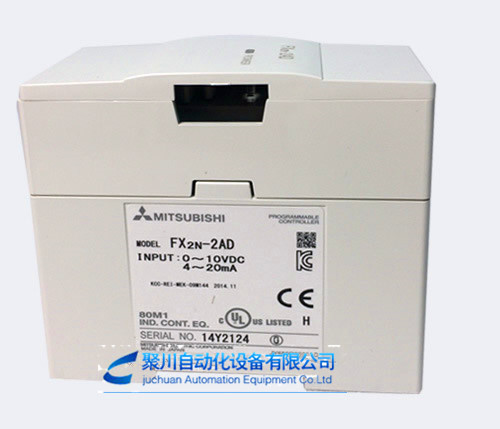

FX2N-2AD是三菱PLC模拟输入模块，用于将2点模拟输入(电压输入和电流输入)转换成12位的数字值，并将这个值输入到PLC中。FX2N-2AD可连接到FX2N和FX2NC系列的PLC中。
1、根据接线方法，模拟输入可在电压输入或电流输入中进行选择。
   此时，假定设置2通道公用模拟输入(电压输入和电流输入)。
2、两个模拟输入通道可接受的输入为0到10V DC，0到5V DC，或4到20mA。使输入特性与两通道相容。
3、模拟到数字的转换特性可以调节。
4、此模块占用8个I/O点，它们可被分配为输入成输出。
5、使用FROM/TO指令与PLC进行数据传输。

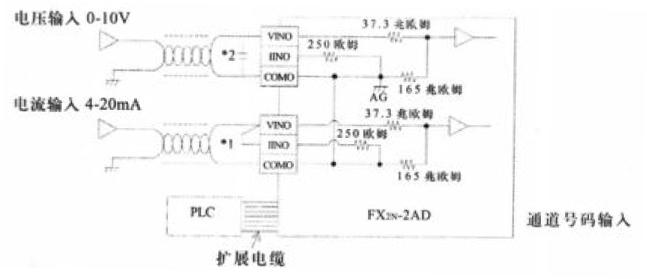

[FX2N-2AD布线图]

*1、FX2N-2AD不能将1个通道作为模拟电压输入而将另1个作为电流输入，这是因为2个通道使用相同的偏值和增益值。对于电流输入，请短路VIN和IIN,如图中所示。
 *2、当电夺输入存在波动或有大量噪声时，在位置*2处连接1个0.1到0.47μF的电容。


[FX2N-2AD与PLC连接]
1、对于每个带有有源扩展单元的主单元来说, FX2N系列PLC可连接的FX2N-2AD数目为8或更少、FX2Nc系列PLC时连接的FX2N-2AD数目为4或更少。但是，当连接下述特殊功能模块时，存在以下限制。
 FX2N：主单元和具有32个或更少I/O点的有源扩城单元。
      24V DC，下列特殊功能模块消耗电流总值≤190mA。
 FX2N：上单元和具有48个或更少I/O点的有源扩展单元。
      24V DC，下列特殊功能模块消耗电流总值≤300mA。
 FX2Nc：不考虑上单元的I/O数，可连接4个。
可用于运行电源扩展模块和I/O的DC 24V电源容量达到的值，等于从可编程控制器初始的运行电压源容量中减去上面提及的特殊功能模块的消耗电流总值。
2、这些模块战胜8个点(8个点可分配为输入或输出)。
3、FY2N-2AD消耗5V DC电源20mA的电流。
   连接到PLC主单元的特殊功能模块的5V电源的总消耗电流不能超过主单元和有源扩展单元的5V电压源容量。
4、FX2N-2AD和主单元用电缆在主单元的右边进行连接。
