三菱FX2N-4DA概述：

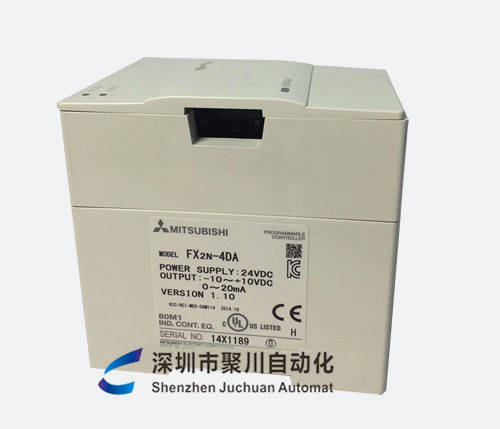

从机身外形上来看三菱FX2N-4DA的外观与三菱FX2N-4AD和三菱FX2N-2DA等其它型号的模拟量输入输出模块相差无几，它们有着相同的外表及尺寸。这是因为模块化的组件都是采用嵌入式组装，外观的统一对安全与使用都起着极大的便利。所以从外观上区分，主要是看机身的说明文字。
模拟量模块FX2N-4DA：
三菱FX2N-4DA是一款模拟量模块。首先给大家介绍一下模拟量模块的工作原理。模拟量模块是将压力、液位、温度等信号转化为 1-5V，4-20mA（也有别的信号的，如0-10V，0-5V等）然后交给PLC进行处理的。PLC是不知道具体电压或者电流信号的大小的。所以，我们要用一个数字来表示它的大小，然后告诉PLC，PLC才能知道输入的电压、电流信号具体有多大。
数字量输入输出信号就是开关量信号，1或者0。模拟量信号有2种，电压或者电流信号，一般是变送器传过来的信号，比如用压力变送器检测水管压力，它会输出一个模拟信号4--20ma或者0-10V的信号给PLC，PLC来进行数据处理。
举个例子来说，我们现在测到温度是20度（量程0-50度，输出范围是1-5V），此时温度传感器产生的电压值是 (5-1)*20/50=1.6V（仪表特性必须是线性的才可以这么算）。PLC的模拟量输入模块收到1.6V的输入后，会将其转变成一个数字量。例如，我们用的模拟量输入模块的分辨率是 0-4000对应1-5V的。那么，2.0V 就应该对应 (4000-0)/(5-1)*1.6=1600。就是说，PLC在读到模拟量输入模块给它的数字1600之后它就能知道，从温度传感器感应到的温度是20度。
在上面例子中，传感器的量程和输出范围是由传感器来决定的。而模拟量输入模块的分辨率是由模拟量模块决定的。模拟量输出模块的作用刚好和输入模块相反，它是将数字信息转化成 1-5V、4-20mA时用的。多媒体娱乐功能
FX2N-4DA参数详细介绍：
项目输出电压输出电流模拟量输出范围：DC-10至10V
外部负载电阻2千欧到1兆欧：0至20mA
外部负载电阻：500欧
数字输出带符号的16位2进制
对数值有效位：11位和符号位（1位）
分辨率5mV(10V×1/2000)20mA{20mA×1/1000}
总体精度±1%
满量程10V)±1%
(满量程20mA)转换速度4通道2.1ms（使用的通道数变化不会改变转换速度）隔离在模拟和数字电路之间光电隔离直流/直流变压器隔离主单元电源在模拟通道之间没有隔离桌面快捷键。
FX2N-4DA详细说明：
三菱FX2N-4DA有4个输出通道。提供了12位高精度分辨率的数字输入。转换速度为2.1ms/4通道，使用的通道数变化不会改变转换速度。输出的形式可为电压，也可为电流。其选择取决于接线不同。电压输出时，两个模拟输出通道输出信号为0～10V DC，0～5V DC；电流输出时为4～20mA DC。分辨率为2.5mV（0～10V DC）和4uA（4～20mA）。数字到模拟的转换特性可进行调整。本模块需占用8个I/O点。适用于FX1N、FX2N、FX2N子系列。其他的性能与FX2N-2DA相似。
可编程控制器基本单元与FX2N-4DA之间的数据通讯也是由FROM/TO指令来执行的。读写操作是对FX2N-4DA的缓冲寄存器BFM进行操作的，缓冲器区由32个16位的寄存器组成，编号为BFM﹟0～﹟31。
FX2N-4DA应用范围
适用于：电力工业、电梯行业、立体车库、汽车工业、汽车配套、饲料工业、冶铝工业型机、制冷工业、钢铁工业、燃烧控制系统、有色金属冶炼、玻璃工业、建筑机械、纺织机械、水处理等行业

[FX2N系列特殊功能单元]
型号 功能说明 面价
FX2N-2AD 2通道A/D模块 1740
FX2N-4AD 4通道A/D模块 2310
FX2N-8AD 8通道A/D模块 7630
FX2N-2DA 2通道D/A模块 2100
FX2N-4DA 4通道D/A模块 3270
FX2N-5A 4输入/1输出模拟量模块 3400
FX2N-4AD-TC 4通道温度模块 3270
FX2N-4AD-PT 4通道温度模块 3270
FX2N-2LC 2通道温度模块 4450
FX2N-1HC 1通道高速计数器模块 3170
FX2N-1PG-E 1通道高速输出模块(100kHz) 4270
FX2N-10PG 1通道高速输出模块(1MHz) 5250
FX2N-1RM-E-SET 可编程凸轮模块 8770
FX2N-10GM 1轴定位控制单元 4630
FX2N-20GM 2轴定位控制单元 8860
FX2N-232IF RS232串行通信模块，1通道 4480
FX2N-64CL-M CC LINK/LT主单元 2560
FX2N-16CCL-M 计算机链接主模块 2700
FX2N-32CCL 计算机链接接口模块 2490
FX2N-20PSU 扩展电源 1670
FX2N-CNV-IF 扩展电缆转换器 400
