三菱PLC定位模块FX2N-1PG-E位置控制(1轴定位)

基于三菱PLC模块 FX2N-1PG-E(三菱PLC 1轴定位模块)的可编程逻辑控制器位置控制

对单片机、工控机进行位置控制来说，采用可靠性高，程序编辑、修改和调试便捷的可编程逻辑控制器(PLC)以及定位模块集成进行位置控制，无须花太多的精力放在硬件处理上，采用积木式结构便可很快形成控制系统。

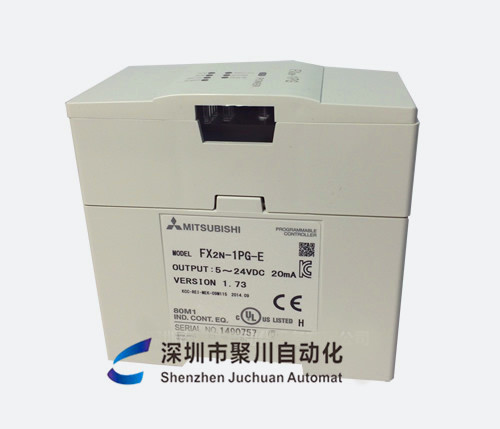

三菱PLC定位模块FX2N-1PG-E是三菱PLC功能模块之一，可单轴控制，脉冲输出最大可达100 KB／s。针对定位控制的特点，该模块具有完善的控制参数设定，如定位目标跟踪、运行速度、爬行速度、加减速时间等。这些参数都可通过PLC的FROM／TO指令设定。除高速响应输出外，还有常用的输入控制，如正反限位开关、STOP、DOG(回参考点开关信号)、PG0(参考点信号)等。此外，还内置了许多软控制位，如返回原点、向前、向后等。对这些特定的功能，只要通过设置特定的缓冲单元已定义的位就可实现。
